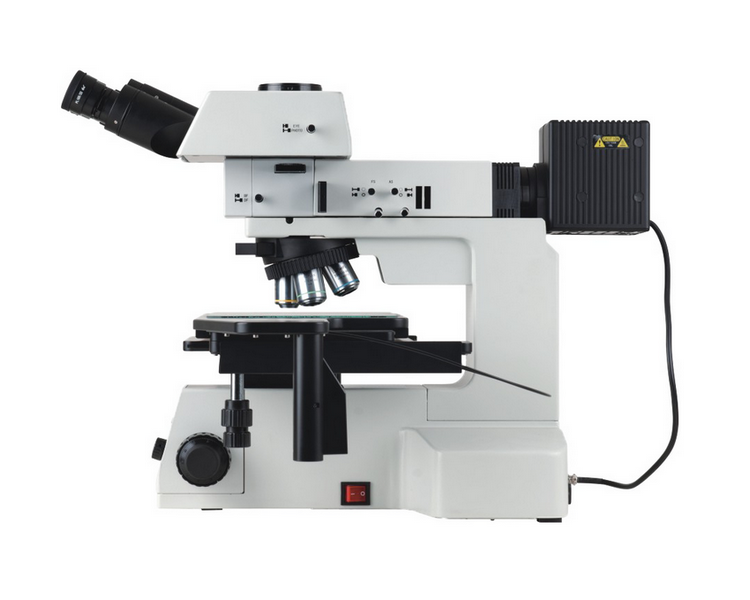

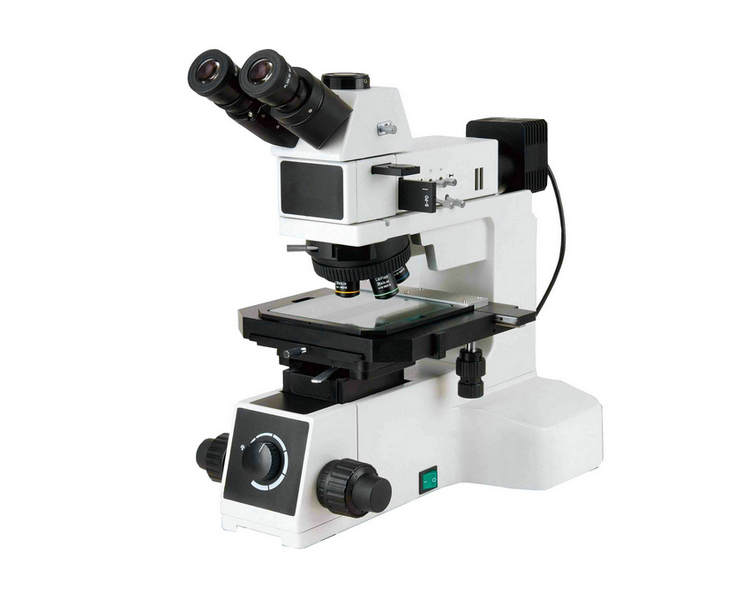

产品简介：

MX4R系列正置金相显微镜大行程移动工作平台，长工作距半复消色差物镜，图像锐利清晰，广泛应用于晶圆、FPD等各项工业检测。

功能特点：

MX4R/MX6R可以实现X、Y方向105mm-158mm的移动范围。

全新设计的长工作专业金相物镜，高倍物镜采用半复消技术。

各种观察方法下都能得到清晰锐利与高对比度的显微图像。

附件齐全，配置完善，可灵活进行系统组合与功能拓展。

人机工程学设计、坚实可靠的系统结构。

技术参数：

光学系统：无限远色差校正光学系统

观察筒：30°倾斜，铰链三目观察筒，分光比R:T=100：0或50：50

目镜：高眼点大视野平场目镜PL10X/22mm

物镜：无限远长距平场消色差物镜：5X、10X、20X、50X、100X

转换器：5孔内倾式转换器，带DIC插槽

调焦机构：粗微调同轴、粗调行程33mm，精度0.001mm,，带粗调机构上限位及松紧调节装置

载物台：4”双层机械移动平台，平台面积230X215mm，行程105x105mm

反射照明系统：带可变视场光阑与孔径光阑，均可调中心，带斜照明切换拉杆。

透射照明系统：单颗大功率5W LED，白色，光强连续可调，N.A.0.5聚光镜，带可变孔径光阑

摄像装置：索尼芯片相机，0.5X适配镜接口

测微尺：高精度测微尺 100x0.01mm、100x0.01cm

金相软件：JX2021正版金相分析软件

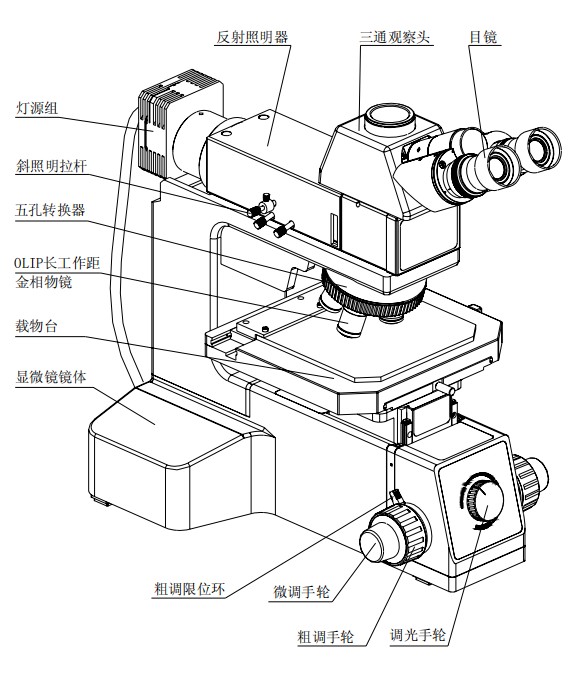

部件图解：

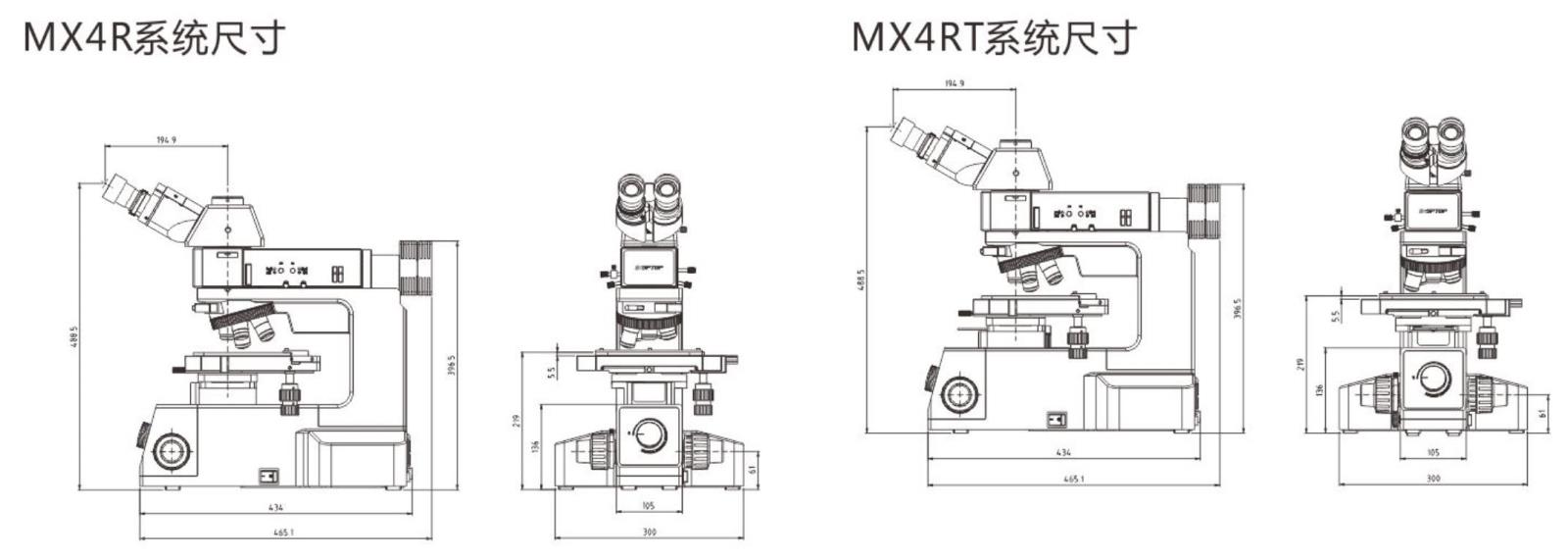

外形尺寸：
